1、概述

高压互感器在电磁原理上相当于空载运行的变压器。高压互感器的额定变比为：

kr=Upr/Usr

式中Upr—额定一次电压，V

Usr—额定二次电压，V

这是高压互感器的理想状态，但实际高压互感器有电流通过，它们在一、二次绕组中产生阻抗压降，使得一、二次电压之比偏离变比，同时一、二次电压在相位上也有差异，这些差异就是高压互感器的误差，其中数值上的差异称作电压误差或比值差，相位上的差异称作相位差。

国家标准对高压互感器的误差有限值规定，如果高压互感器误差超过规定的限值，便需要调整它们到限值以内，即进行误差补偿。

高压互感器的相位差通常较小，无需处理，而电压误差较大，往往超过限值。本文仅涉及误差的补偿话题。

按照GB20840.3-2012中定义高压互感器的电压误差即比值差

ε定义为：

ε=（kr·Us-Up）/Up×100，%

式中Up——实际一次电压，V

Us——施加Up时的实际二次电压，V

多数情况下，高压互感器的电压误差为负值，即实际二次电压低于相应的一次电压除以变比，设法增大二次电压便可使误差向正方向变化。常用方法是调整匝数，常称匝数补偿。在既定的电压下，减少一次匝数将提高每匝电势，或者增加二次匝数，皆可增大二次电压，缩小电压误差负值。

高压互感器并联在高压电网上，一次电压为系统额定电压，一次绕组匝数一般设计在几万匝，对于0.2级高压互感器，一次绕组补偿匝数可以达到几百匝，所以一次补偿称为整数匝补偿。由于高压互感器二次电压很低（如57.7V或100V），二次绕组只有几十匝，即使调整一匝所引起的电压变化百分数就可能超过误差限值，所以，二次不能采用整数匝补偿，需通过辅助高压互感器将单匝电势进行细分，得到若干分之几匝的电势，相当于采用了分数匝，也可称为分数匝补偿。

下面本文就高压互感器误差补偿方式及误差调节用辅助高压互感器的设计以及接线进行论述。

2、高压互感器误差补偿的几种方式

电压误差补偿的方式有很多，经常使用的有以下几种。

2.1整数匝补偿

如前所述，这是调整一次绕组匝数的方式，通常是减少一次匝数，获得正值的误差补偿，又称减匝补偿，其补偿原理如下。

若减匝前的每匝电势为：

ezr=Upr/Npr

那么，减匝后的每匝电势将是：

ez=Upr/Np

式中Upr——额定一次电压，V

Npr——额定一次匝数

Np——减匝后的实际一次匝数

显然，每匝电势增加的百分数就是二次电压增加的百分数，则电压误差补偿值为：

εb=（εz-εzr）/εzr=（Npr-Np）/Np

εb=Nb/Np×100，%

式中，Nb称为补偿匝数。因为Nb一般很小，而实际一次匝数与额定一次匝数的差别也很小，因此误差补偿值通常用下式计算：

εb=Nb/Npr×100，%（1）

2.2辅助高压互感器补偿

辅助高压互感器补偿用于调整二次匝数，即相当于分数匝的补偿。根据辅助高压互感器受电方式不同（即主高压互感器二次绕组为辅助高压互感器供电的方式不同），可

以有以下几种补偿方式。

2.2.1高压互感器串联补偿方式

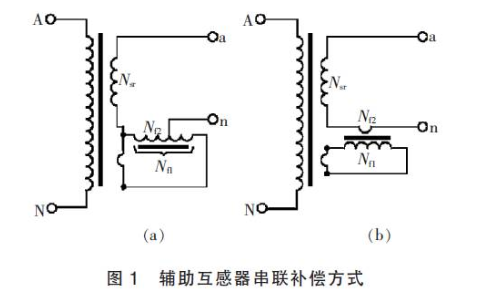

由主高压互感器低压侧只有一匝的辅助绕组给辅助高压互感器供电，接线原理图如图1所示，将这种补偿方式称作串联补偿。

图1的两种方案中，辅助高压互感器的二次绕组Nf2与主高压互感器二次绕组串联，这样就在主高压互感器的二次回路中叠加了一个电势，从而对误差起到补偿作用。改变图1（a）中的Nf2/Nf1或者图1（b）中的Nf1就可以调整补偿值，改变Nf2的极性则变补偿值的符号，起到正或负的补偿。

（a）的方案，辅助高压互感器绕制Nf2的导线截面应参照3.3节，依据突发短路电流进行选取；而图1（b）中辅助高压互感器的二次绕组Nf2只有1匝或几匝，只要将主高压互感器的二次引出线穿过辅助高压互感器的铁心窗口即可，图1（b）是经常采用的方案。

以图1（b）为例，辅助高压互感器的一次绕组匝数为Nf1，由主高压互感器低压侧只有一匝的附加绕组供电，其每匝电势为efz=ezr/Nf1，其中ezr=Usr/Nsr。

辅助高压互感器二次也只有一匝，它与主高压互感器的二次绕组串联，因此主高压互感器二次电压得到补偿电压ub。

ub=ezr/Nf1，V

因而误差补偿值为：

εb=ub/Usr=ub/（ezr·Nsr）

εb=1/（Nsr·Nf1）×100，%（2）

式中Usr——主高压互感器额定二次电压，V

Nsr——主高压互感器额定二次匝数

Nf1——辅助高压互感器一次绕组匝数

补偿匝数为主高压互感器二次绕组单匝的1/Nf1。

2.2.2高压互感器并联补偿方式

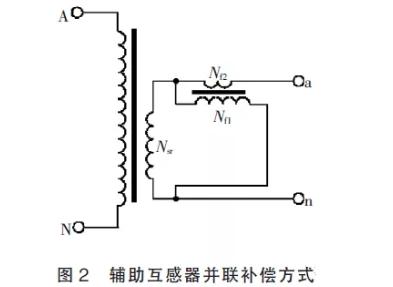

由主高压互感器的整个二次绕组给辅助高压互感器供电，辅助高压互感器类似主高压互感器的负荷并联在主高压互感器的二次侧，接线方式如图2所示，将这种补偿方式称作并联补偿。

从图2可知，辅助高压互感器的每匝电势为：efz=Usr/Nf1

辅助高压互感器二次绕组Nf2中的电势就是对主高压互感器二次电压的补偿值，所以该补偿方式对电压误差的补偿值为：

εb=（ef·zNf2）/Usr

εb=Nf2/Nf1×100，%（3）

式中，Nf1和Nf2分别为辅助高压互感器一、二次绕组的匝数。

实际补偿电压为主高压互感器二次电压的Nf2/Nf1，所以补偿匝数为主高压互感器二次绕组匝数的Nf2/Nf1，作用也是分数匝补偿。

2.2.3辅助高压互感器并联补偿接线方式

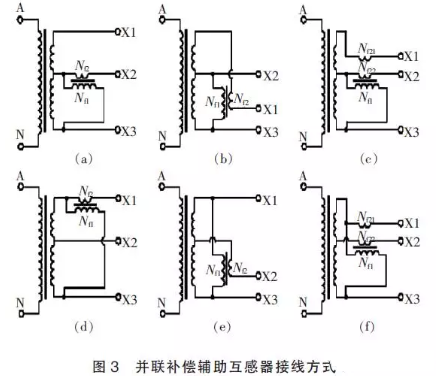

对于无中间抽头的高压互感器二次绕组，辅助高压互感器并联补偿的接线方式如图2所示。对于频率为60Hz的国家，其高压互感器的要求通常是二次绕组带抽头，对于同一绕组其二次电压有115V和115/√3V（或66.4V）两个电压，对于这种高压互感器，当抽头和满匝准确级要求相同时，由于设计时绕组的匝数必须为整数，满匝和抽头的匝数比满足不了√3的倍数关系，因此造成抽头和满匝的误差差异较大，该差异本身有时就已超过误差限值，这种情况下必须首先使用辅助高压互感器单独对抽头或满匝进行分数匝补偿，使抽头和满匝的误差值接近，然后再从一次侧用整数匝补偿方式将抽头和满匝的误差同时调节到误差限值以内。这种误差调节的接线方式如图3所示。

图3（a）、（b）、（c）是将辅助高压互感器接在主高压互感器的二次抽头端子X2-X3之间，图3（d）、（e）和（f）是将辅助高压互感器接在主高压互感器的满匝端子X1-X3之间图3（c）、（e）的接线用于调接线可同时调整满匝和抽头的误差，当Nf21=Nf22时可用X3引线进行补偿而不必同时使用X1和X2两根引线补偿（这两种情况不常用，一般情况下可以从一次侧用整数匝补偿来实现）。如果用N13和N23分别代表主高压互感器二次绕组满匝和抽头的匝数，那么，按照2.2.2节的分析，图3各接线方式下，误差补偿值可如下计算。

图3（a）、（d）接线方式分别是抽头供电补偿抽头及满匝供电补偿满匝，按式（3）计算。

图3（b）接线方式是抽头供电补偿满匝，计算方式为：

εb=Nf2/Nf1·N23/N13×100，%（4）

图3（e）接线方式是满匝供电补偿抽头，计算方式为：

εb=Nf2/Nf1·N13/N23×100，%（5）

图3（c）接线方式，满匝和抽头的误差补偿值可分别按式（4）和式（3）计算。

图3（f）接线方式，满匝和抽头的误差补偿值可分别按式（3）和式（5）计算。
