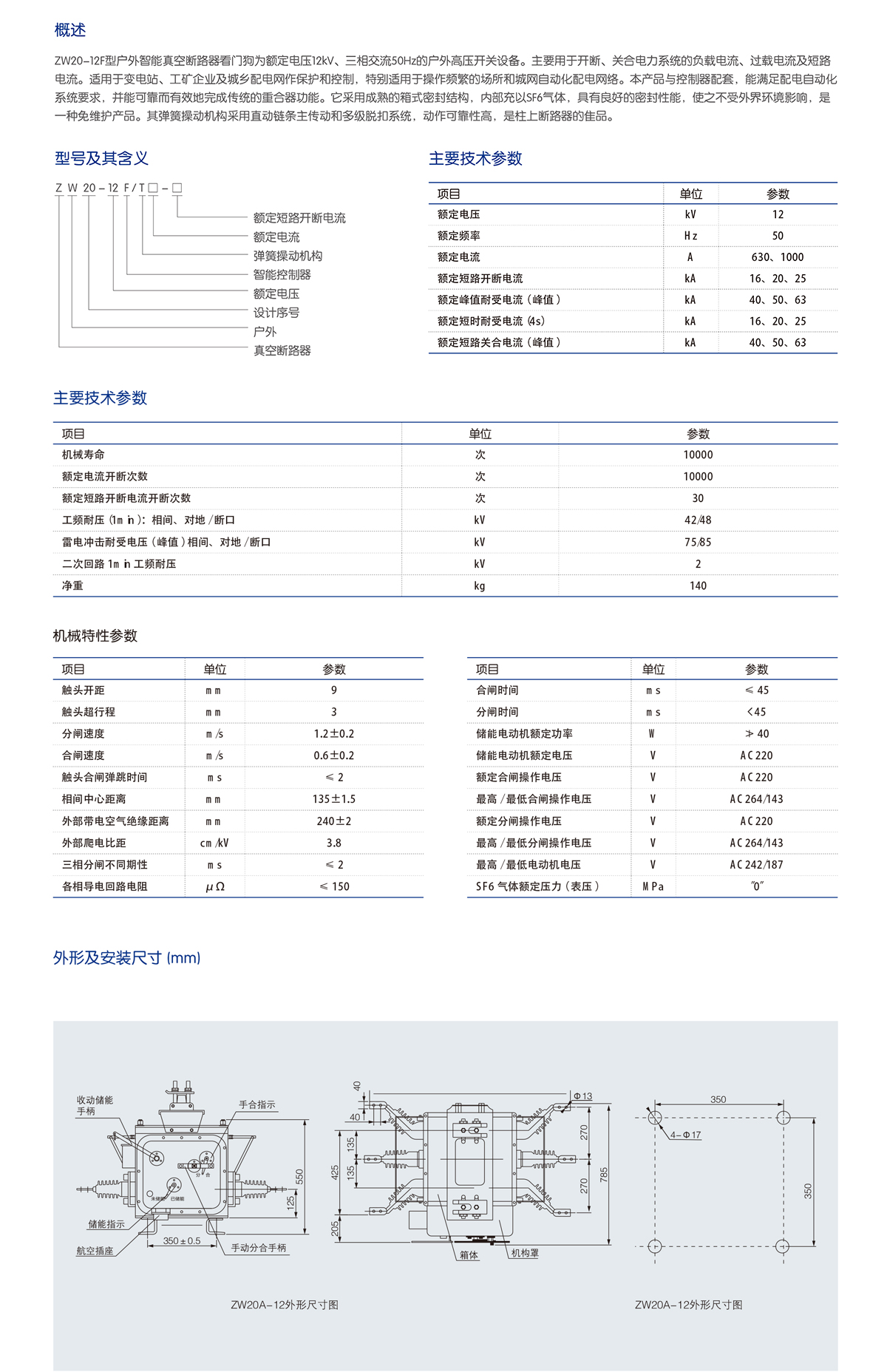

一、概述
ZW2O-12F型户外智能真空断路器看门狗为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及坡乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以S赢6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。

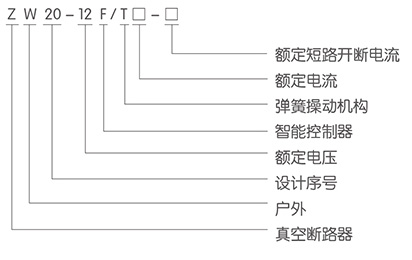

二、型号及其含义
三、主要技术参数
|
项目
|
单位
|
参数
|
|
额定电压
|
KV
|
12
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
630、1000
|
|
额定短路开断电流
|
KV
|
16、20、25
|
|
额定峰值耐受电流（峰值)
|
KV
|
40、50、63
|
|
额定短时耐受电流(4s)
|
KV
|
16、20、25
|
|
额定短路关合电流（峰值)
|
KV
|
40、50、63
|
|
机械寿命
|
次
|
10000
|
|
额定电流开断次数
|
次
|
10000
|
|
额定短路开断电流开断次数
|
次
|
0.3
|
|
工频耐压(1m in):相间、对地/断口
|
KV
|
42/48
|
|
雷电冲击耐受电压（峰值)相间、对地/断口
|
KV
|
75/85
|
|
二次回路1m in工频耐压
|
KV
|
2
|
|
净重
|
kg
|
140
|
机械特性参数
|
项目
|
单位
|
参数
|
|
触头开距
|
m m
|
9
|
|
触头超行程
|
m m
|
3
|
|
分闸速度
|
m /s
|
1.2±0.2
|
|
合闸速度
|
m /s
|
0.6±0.2
|
|
触头合闸弹跳时间
|
m s
|
≤2
|
|
相间中心距离
|
m m
|
135±1.5
|
|
外部带电空气绝缘距离
|
m m
|
240±2
|
|
外部爬电比距
|
cm kV
|
3.8
|
|
三相分闸不同期性
|
m s
|
≤2
|
|
各相导电回路电阻
|
μΩ
|
≤150
|
|
合闸时间
|
m s
|
≤45
|
|
分闸时间
|
m s
|
<45
|
|
储能电动机额定功率
|
W
|
≯40
|
|
储能电动机额定电压
|
V
|
AC 220
|
|
额定合闸操作电压
|
V
|
AC 220
|
|
最高/最低合闸操作电压
|
V
|
AC 264/143
|
|
额定分闸操作电压
|
V
|
AC 220
|
|
最高/最低分闸操作电压
|
V
|
AC 264/143
|
|
最高/最低电动机电压
|
V
|
AC 242/187
|
|
SF6气体额定压力(表压)
|
M Pa
|
"0"
|

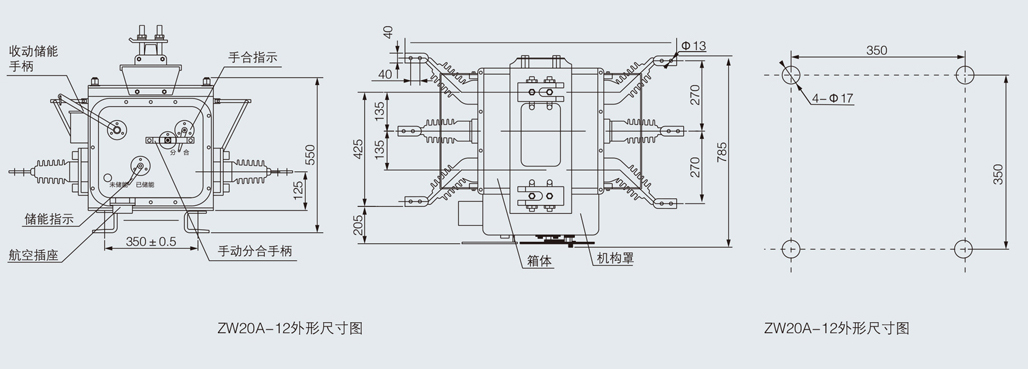

四、外形及安装尺寸(mm)
